Думаю как бы не запинали меня за мои таланты. Тут кто музыкант, кто художник, кто певец. Я если спою, то наверное только сам удовольствие получу. В общем вот чем я сегодня маялся. Так бы не написал, но это имеет непосредственное отношение к основной линии партии блога.

Сегодня делал держатель для печной трубы. Во время загибания хомутов угодил молотком по коленке. Вспомнился вопрос onkar-a, что вы говорите когда попадаете молотком по пальцу, топором по коленке. У меня получился третий вариант. Сразу скажу что слов было только два с... и б.... (например "сильная боль") Больше ничего не говорил. Думал стошнит от боли, но стало жалко вкусный обед и сдержался. Но это так для разминки. Вот собственно оно, творенье:
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

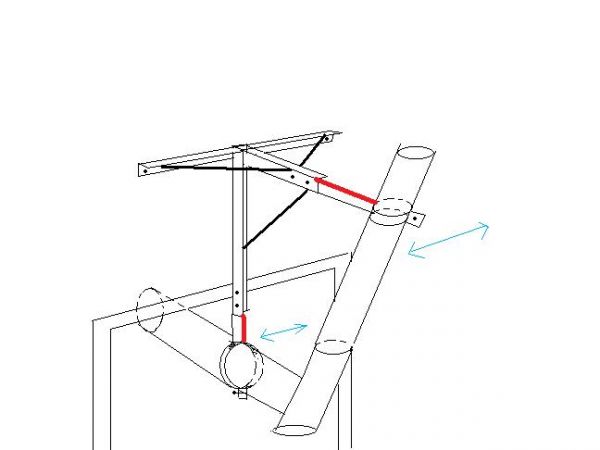

Труба выводится временно в окно. Красные линии это слабые элементы - пластины железные. Пластины передают усилие от от трубы на собственно само крепление. Пластины имеют лишнюю степень свободы, показано синим стрелками. Со временем от ветра боюсь такая конструкция выйдет из строя. Вот надо голову поломать как это исправить. Прошу помочь всех, у кого техническое образование, что-то смыслят в сопромате, а.т. девушки потому как их советы не смотря на кажущуюся... ся на первый взгляд несостоятельность, оказываются что...? Что так и надо в конце концов делать.
Если кому то вопрос покажется неуместным, не соответствует формату форума, а почему тогда тут людям плохо, а Вы песни поете, смеетесь? Вот так что вот так вот. Боремся с депрессией и т.п. посильными методами. Ну давайте помогите мне сделать держак.

Похожие записи:

indiana
инди удалили. вот cуки... лейте слёзы, сморкайте сопли, утирайте слюни. (после редакции) вопросы задавайте на личной странице администратора http://www.mneploho.net/users/admin
не указано, но ... オウブ
Только сегодня узнал, что Акифуми Накадзима, более известный как Aube - ушел в мир иной 25 сентября от пневмоторакса. о От того, что новость очень давняя легче не становится совершенно...
Теги: держак
Комментарии (23)
Kiffy # 6 декабря 2013 в 18:20
Что пришло в голову: заменить пластины уголком или просто к пластинам прикрутить уголок (просверлить отверстий несколько в пластине и в уголке и скрепить). Он более жестче, чем пластина.
Другое или в дополнение: от правого и левого углов (откуда идут черные ребра жесткости) сделать оттяжки (например, сделав отверстия в верхней стороне уголка или рядов в стене), например, из проволоки непосредственно к трубе и потом растянуть, это придаст еще большую жесткость конструкции. Точно также нижнюю трубу растянуть к углам окна.
С коленом сочувствую... Надеюсь, все уже не так болит...
Александр # 6 декабря 2013 в 18:28

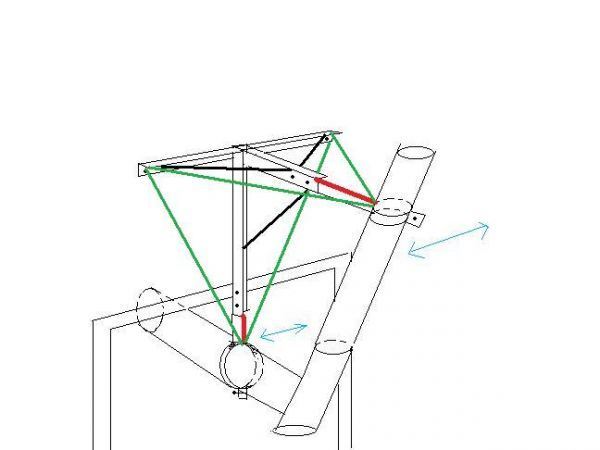

Насчет растяжек это вот так? зеленым цветом
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

С коленом все нормально, уже конечно не так, я даже подумал вот как бывает на самом деле плохо то smile когда угодил :). Спасибо!
Я правда не к окну нижнюю трубу растянул, к окну наверное еще жестче будет. Отличное решение, спасибо!
Александр # 6 декабря 2013 в 18:38
Для натяжения проволоки думаю талреп можно использовать
Александр # 7 декабря 2013 в 10:02

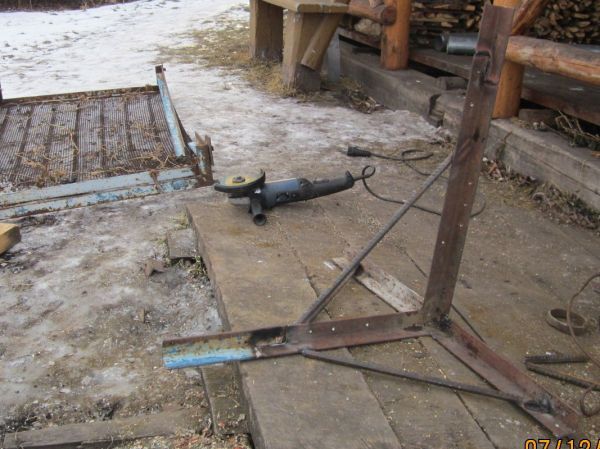

Кеты называли зимний день-палец на рукавице, женщина за такой короткий день успевала связать на рукавице всего 1 палец.(фильм Счастливые люди). Вот так вышел из ситуации.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.

Однако так оно выглядит эстетичней.
indi # 7 декабря 2013 в 10:07
судя по схеме, трубу ты собрался дырявить.
предусмотри, что от нагара металл съестся и нужны хорошие шайбы или большие прокладки..
indi # 7 декабря 2013 в 10:08
хотя, нет, увидел хомут на схеме.
Александр # 7 декабря 2013 в 10:09
Точно
indi # 7 декабря 2013 в 10:11
куда ставить будешь? в баню?
Александр # 7 декабря 2013 в 15:01
Наоборот в избушку, чтобы с бани съехать. Погода итак фору дала, осталась неделя до морозов.
Марат # 7 декабря 2013 в 10:27
я сторонник гибких креплений. когда на работе трубу ставил под вытяжку,использовал металлические стяжные ленты и ручной клепочник. вариант аля растяжки.
советую поставить распорку между стеной и вертикальной частью трубы и на том же уровне притянуть трубу к срене проволокой через проушины, поставленные по бокам окна. это надежно обездвижит трубу. а кронштейн видимо размером не вышел- за ним останется только удержать вес трубы
Александр # 7 декабря 2013 в 15:08

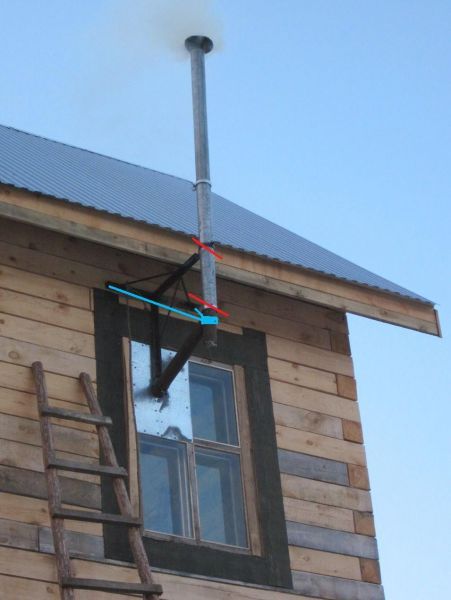

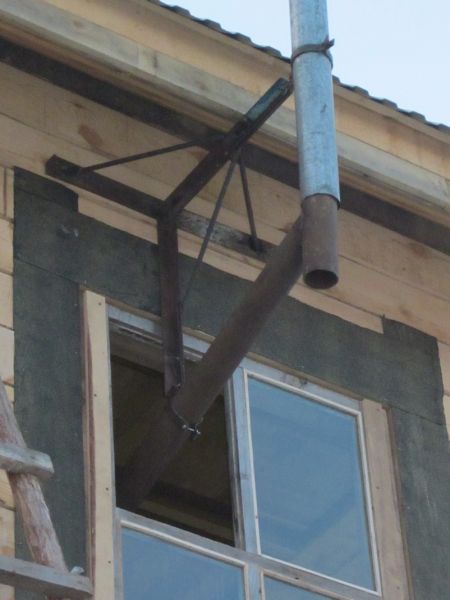

Думаю что проволокой придется растягивать. Хомуты, да и уголок 4-ка жидковаты для моей трубы. Все равно качается немного. Вот что пока получилось

""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Squidward # 7 декабря 2013 в 15:18
Уже в[*цензура*]рил) Ну красавчик!)
P.S. Я не шучу)
Александр # 7 декабря 2013 в 15:49
ага, 3-я попытка smile Спасибо!
Марат # 8 декабря 2013 в 07:08
вертикальную часть стоит зафиксировать в двух местах
Александр # 8 декабря 2013 в 11:09
Как бы это сделать в рамках третьей попытки монтажа laugh . Все уже зафиксировал, затянул. Как видите там вертикальная часть всего ~40см, напротив стены. Возможно здесь какая то пространственная силовая конструкция нужна. Вроде моста Golden Gate
Марат # 8 декабря 2013 в 11:51

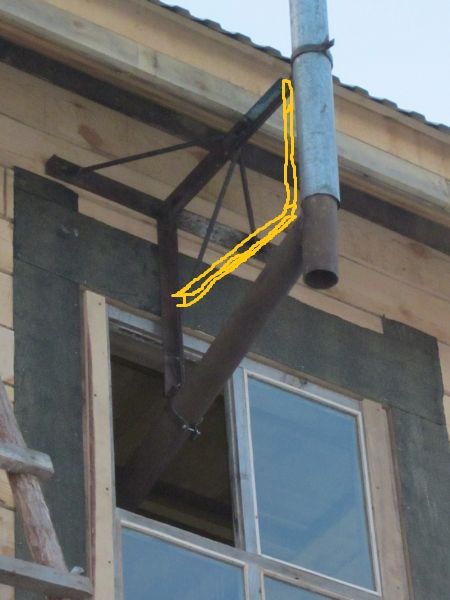

я примерно вот это имел в виду.выглядит мудрено. упор можно и из одного бруска сделать. и не так громоздко
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Марат # 8 декабря 2013 в 11:57

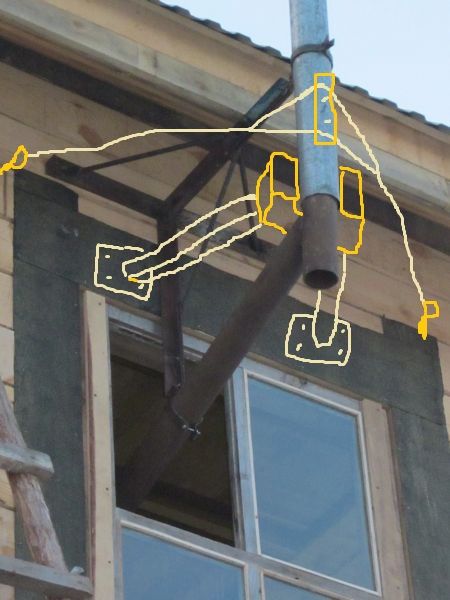

или просто наварить к кронштейну пару уголков и за них уже фиксировать трубу
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
Александр # 8 декабря 2013 в 18:19
Гениально! Как добавить силовой элемент не меняя существующую конструкцию. Сделать вторую. По-моему 1-й вариант самый живучий.
Александр # 8 декабря 2013 в 18:45

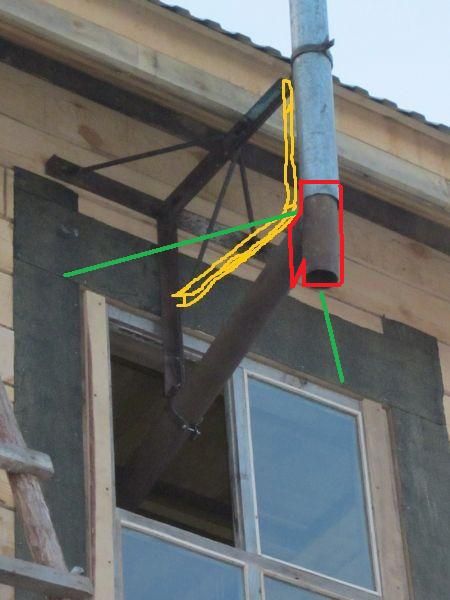

Во втором варианте сохраняется слабое место вроде и там растяжки нужны.
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.


Я еще вот такой вариант рассматривал, но там нагрузка будет на хомуты. Хомуты из 3-ки бы справились. А вот труба из оцинковки пожалуй нет
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
ULYBKA # 8 декабря 2013 в 11:30
Вот нифига себе молодцы! Ну вы ребят даЕееете! И ведь как дружно!) мо-лод-цы!!!
Александр # 8 декабря 2013 в 18:47
smile230
ULYBKA # 8 декабря 2013 в 21:38
Аааабалдеть, уже дым идет!!! Волшебство!!!
Александр # 12 декабря 2013 в 14:43

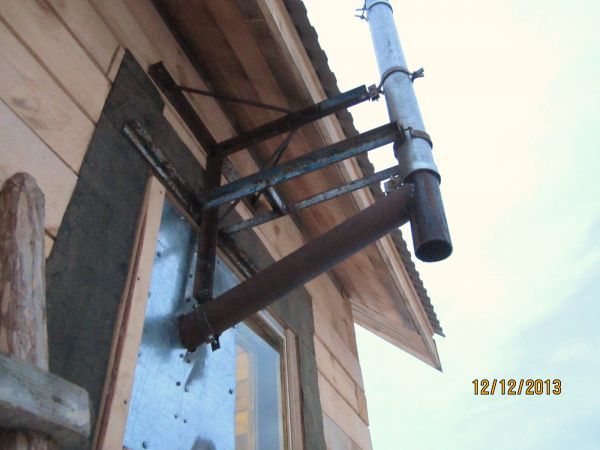

Вот пока что получилось
""
Изображение уменьшено. Щелкните, чтобы увидеть оригинал.
. Onkar, avb12 спасибо за советы! Ваша виртуальная помощь принесла мне реальную пользу
